概述尼龍PA66熱分解與水解反應(yīng)

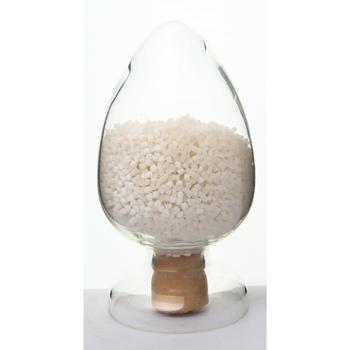

     尼龍PA66為聚己二酰己二胺，工業(yè)簡(jiǎn)稱PA66(中文別名：錦綸66短纖維;聚己二酰己二胺;尼龍66切片;尼龍66樹脂;聚酰胺-66;聚已二酰己二胺;錦綸-66)，常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬～2萬。各種聚酰胺的共同特點(diǎn)是耐燃，抗張強(qiáng)度高(達(dá)104千帕)，耐磨，電絕緣性好。     與其它聚酰胺相比，尼龍PA66最容易熱降解和三維結(jié)構(gòu)化。當(dāng)尼龍-66發(fā)生熱分解時(shí)，首先表現(xiàn)為主鏈開裂引起分子量、熔體粘度降低;進(jìn)一步降解時(shí)，由三維結(jié)構(gòu)化引起熔體粘度上升而最終變成凝膠，成為不溶不熔物。其機(jī)理尚未完全闡明，但相信主要原因是尼龍-66本質(zhì)造成的，與己二酸殘基容易形成環(huán)戊酮衍生物密切相關(guān)。
     在惰性氣體氛圍中，尼龍PA66可以在300℃保持短時(shí)間的穩(wěn)定性，但時(shí)間長(zhǎng)后(如290℃5小時(shí))就可看出明顯的分解，產(chǎn)生氨和二氧化碳等。在無氧的條件下，其分解產(chǎn)物為氰基(-CN)和乙烯基(-CH=CH2)。
     在有氧和水等存在時(shí)，尼龍PA66在200℃就顯示出明顯的分解傾向。在有氧存在時(shí)，加熱還會(huì)引起分子鏈之間的交聯(lián)。尼龍PA66對(duì)室溫水和沸水是穩(wěn)定的，但在高溫尤其是在熔融狀態(tài)下則會(huì)發(fā)生水解。另外，尼龍-66在堿性水溶液中也很穩(wěn)定，即使在10%的NaOH溶液中于85℃處理16小時(shí)也觀察不到明顯的變化。但在酸性水溶液中容易發(fā)生水解。

關(guān)于概述尼龍PA66熱分解與水解反應(yīng)的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
